Notre unité Splitter HDB3 SwissDab a été spécialement développée afin de proposer une solution professionnelle lorsqu'une sortie E1 HDB3/G703-G704 doit se répartir pour attaquer plusieurs entrées d'appareils G703-G704.
Par exemple, lorsqu'une sortie E1/ HDB3 d'un de nos links numériques Sagem doit se connecter simultanément sur une ou plusieurs entrées pour des autres départs de link ou encore être utilisée pour être raccordée sur notre codec décodeur SwissDab.

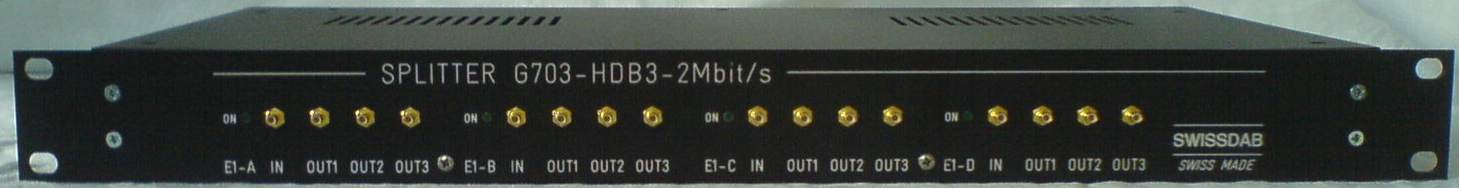

Notre Splitter E1/HDB3 se compose de 4 groupes totalement indépendants, respectivement A/B/C/D, chacun de ces 4 groupes possède une entrée E1/HDB3 sur 3 sorties E1/HDB3, toutes les entrées-sorties sont sur des connecteurs coaxiaux SMB-S 75 Ohms isolés galvaniquement par transfo et sont indépendantes.
Emploi très universel puisque toutes les configurations sont possibles, allant de 3 signaux E1 HDB3/G703-G704 indépendants, disponibles chacun sur 3 sorties E1 HDB3/G703-G704, jusqu'à 1 signal E1 HDB3/G703-G704 disponible sur 9 sorties !
Il est prévu de le connecter directement sur notre bloc alimentation SwissDab pour nos links numériques Sagem à 4 sorties 50 VDC ininterruptible protégé par accumulateurs, ou sous toutes sources d'alimentations DC de 30 à 68 VDC.
Connecteur d'entrée G703 | SMB-S 75Ohms |
Connecteur de sortie G703 | SMB-S 75Ohms |
Format d'entrée numérique | HDB3/E1 75Ohms |
Format de sortie numérique | HDB3/E1 75Ohms |
Débits de sortie numérique | 2Mbit/s |
Dimension boitier | 1U 19" |
Alimentation télécom | 30 à 68 VDC |
Consommation | 10 VA |
Poids | 3.5Kg |
